Dettagli:
Termini di pagamento e spedizione:
|
| Materiale del corpo: | a105n | disposizione: | 13Cr, mezzo Stellite/Stellite pieno |
|---|---|---|---|
| Dimensione: | 1/2 poll. - 2 poll | Pressione nominale: | Classe 800LB/800# |
| Attuatore: | Automaticamente | Estremità del collegamento: | Interruttore (saldatura dell'incavo) |
| Tipo di disco: | Tipo dell'ascensore | Altri: | Disponibile OEM |

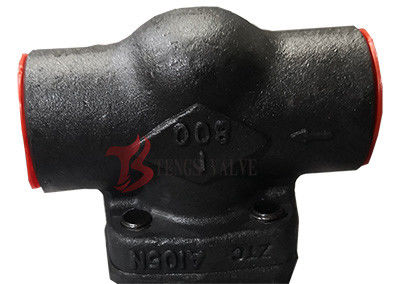

Valvola di controllo di sollevamento in acciaio forgiato A105N, SW, DN25, 800LB, API602
Rapidi dettagli:
1. costruzioni: OS&Y, cappuccio a bullone, cappuccio saldato e cappuccio sigillato a pressione;
2Portone pieno / Portone ridotto
3Dimensioni: da 1/2" a 2".
4Pressione nominale: ANSI 800LB
5. Connessioni terminali: Saldatura a presa (SW)
6- Materiali disponibili in: A105N
7Sono disponibili diversi materiali di rivestimento per adattarsi alle diverse condizioni di servizio.
8. NACE MR 0175 su richiesta
Norme
Progettazione e fabbricazione: BS5352, API602
Dimensione della connessione terminale:
1) Dimensione della presa di saldatura: ANSI B16.11
2) Dimensione del filo di vite: ANSI B1.20.1
3) Dimensione della saldatura a poppa: ANSI B16.25
4) Dimensioni della parte finale della flangia: ANSI B16.5
Ispezione e prova delle valvole: API598
Materiale secondo ANSI/ASTM
Caratteristiche:
1. Indicatori di pressione e temperatura per l'acciaio al carbonio
CL150-285P.S.I @ 100° F
CL300-740P.S.I @ 100° F
CL600-1480P.S.I @ 100° F
CL800-1975P.S.I @ 100° F
CL1500-3705P.S.I @ 100° F
2. Il tipo di disco della valvola di controllo
Tipo di valvola di controllo di oscillazione, tipo di sollevamento, tipo di palla
3. Corpo e collegamento del cofano
di larghezza superiore a 20 mm
di larghezza superiore a 30 cm
Cappuccio di tenuta a pressione
4. copertura di tipo guarnizione
Acciaio inossidabile + guarnizione a grafite flessibile
Guarnizione metallica, Guarnizione anulare metallica, Disegno del cofano del sigillo a pressione
5- Seduta.
Per le valvole di controllo in acciaio inossidabile, si utilizza solitamente un sedile integrato, oppure può essere lavorato integralmente dopo la saldatura di una lega dura.
6. Tipo di foratura:
L'abbattimento completo (FB), l'abbattimento ridotto (RB)
Descrizioni:
1.Parte e elenco dei materiali delle valvole di controllo in acciaio forgiato:
| - No, no, no, no. | Nome della parte | A105/F6a | A105/F6aHFS | LF2/304 | F11/F6aHF | F304 (L) /304 (L) | F316(L)/316(L) | F51/F51 | F20/F20 |
| 1 | Corpo | A105 | A105 | LF2 | F11 | F304 ((L) | F316(L) | F51 | F20 |
| 2 | Anello del sedile | 410 | 410HF | 304 | 410HF | 304 ((L) | 316 ((L) | F51 | F20 |
| 3 | Dischi | F6a | F6a | F304 | F6aHF | F304 ((L) | F316(L) | F51 | F20 |
| 5 | Gassette | 304+ Garfite flessibile | 316+ Garfita flessibile | ||||||
| 6 | Cappuccio | A105 | A105 | LF2 | F11 | F304 ((L) | F316(L) | F51 | F20 |
| 7 | Bolt | B7 | B7 | L7 | B16 | B8(M) | B8(M) | B8M | B8M |
| 15 | Targa del nome | AL | AL | AL | AL | AL | AL | AL | AL |
| 32 | Rivetto | AL | AL | AL | AL | AL | AL | AL | AL |
| 33 | Palla di acciaio | 430 | 430 | 304 | STL | F316(L) | 316 ((L) | STL | STL |
| 34 | Nocciolo di disco | 2H | 2H | 8 | 8 | 8(M) | B8(M) | 8M | 8M |
| 35 | Braccio a dondolo | 410 | 410 | 304 | 410 | 316 ((L) | 316 ((L) | F51 | F20 |
| 36 | Pin | 410 | 410 | 304 | 410 | 304 ((L) | 316 ((L) | F51 | F20 |
2.Dimensioni principali della connessione:
Classe 800
| Specificità | RP | 1/2 | 3/4 | 1 | 1 1/4 | 1 e 1/2 | 2 | 2 1/2 | ||
| (NPS) | F.P. | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 e 1/2 | 2 | |
| Da faccia a faccia. | L | Lft | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 220 |
| (mm) | Swing | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |
| Altezza | H | Lft | 61 | 61 | 61 | 78 | 84 | 84 | 118 | 132 |
| (mm) | Swing | 61 | 61 | 61 | 78 | 84 | 84 | 120 | 133 | |
| Dimensioni della porta di flusso | d | Sollevamento | 7 | 9 | 13 | 175 | 23 | 30 | 35 | 46 |
| (mm) | Swing | 8 | 105 | 135 | 18 | 24 | 29 | 36.5 | 45 | |
| Peso (kg) | Sollevamento | 1.2 | 1.5 | 17 | 3.3 | 4.2 | 4.2 | 10.5 | 12.5 | |
| Swing | 14 | 15 | 1.7 | 3.3 | 4.2 | 4.2 | 8.5 | 10.9 | ||
