Dettagli:
Termini di pagamento e spedizione:
|
| Materiale del corpo: | Acciaio forgiato: F22 | disposizione: | 13Cr, mezzo Stellite/Stellite pieno |
|---|---|---|---|
| dimensione: | 1/2 poll. - 2 poll | Pressione nominale: | Classe 2500LB / 2500# |
| Attuatore: | Volante | Estremità del collegamento: | Interruttore, saldatura dell'incavo |
| Tipo del cofano: | Coperchio con tenuta a pressione, PSB | Servizio OEM: | - Sì, sì. |

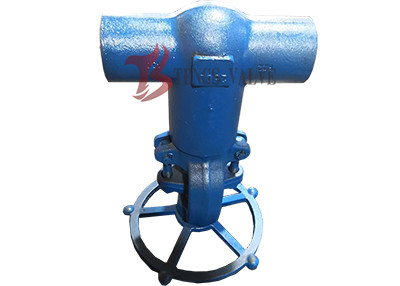

PSB, valvola di apertura F22 con guarnizione a pressione, valvole di apertura in acciaio forgiato ad alta pressione, Dn25,Ansi 2500LB,Connessione SW
Rapidi dettagli:
1Prodotto: Valvola di porta forzata ad alta pressione 2500LB
2- Costruzioni: PSB, cappuccio di tensione
3. Tipo di foratura: Foratura completa
4Dimensioni: da 1/2" a 2".
5Pressione nominale: classe 2500LB / 2500#
6. Connessioni finali: SW, presa saldata
7. materiali disponibili in: A105 N, LF2, F5, F11, F22, F304, F316, F316L, F51, F53 o equivalente;
8Sono disponibili diversi materiali di rivestimento per adattarsi alle diverse condizioni di servizio.
9Speciale: NACE MR 0175
Caratteristiche
1. cappello stile guarnizione
Acciaio inossidabile + guarnizione combinata a grafite flessibile
Guarnizioni per giunzioni ad anello
Progettazione della tenuta a pressione
2Sigillo di imballaggio
Come di consueto, per il materiale di imballaggio si utilizza grafite flessibile, ma anche PTFE o materiale di imballaggio combinato su richiesta del cliente.
3. Corpo e collegamento del cofano
Topo di tensione.
4. Operazione
Ruota manuale, fusto nudo, attuatore elettrico
5. Disco Disegno
NPS<2 Le valvole di sblocco sono solide a cuneo.
6Disegno sedile posteriore
Tutte le valvole dei cancelli hanno il design del sedile posteriore.
7. Progettazione del tronco
Il fusto è un disegno integrato forgiato, il cui diametro minimo deve essere conforme alle prescrizioni standard.
8- Seduta.
Per la valvola di cancello in acciaio al carbonio, il sedile è generalmente in acciaio forgiato.il sedile è integrato con il corpo, oppure può essere lavorato direttamente dopo la saldatura della lega dura.
Descrizione
Parti e materiale per valvole di porta in acciaio forgiato per il bonnet di sigillo a pressione da 2500LB
| - No, no, no. | Nome della parte | A105/F6a | A105/F6aHFS | LF2/304 | F11/F6aHF | F304 (L) /304 (L) | F316(L)/316(L) | F51/410HF |
| 1 | Corpo | A105 | A105 | LF2 | F11 | F304 ((L) | F316(L) | F51 |
| 2 | Sedile | 410 | 410HF | 304 | 410HF | 304 ((L) | 316 ((L) | F51 |
| 3 | Cuneo | F6a | F6a | F304 | F6aHF | F304 ((L) | F316(L) | F51 |
| 4 | Stampo | 410 | 410 | 304 | 410 | 304 ((L) | 316 ((L) | F51 |
| 6 | Cappuccio | A105 | A105 | LF2 | F11 | F304 ((L) | F316(L) | F51 |
| 8 | Pin | 410 | 410 | 410 | 410 | 304 | 304 | 304 |
| 9 | Glandola | 410 | 410 | 304 | 410 | 304 | 316 | F51 |
| 10 | Glandola oculare | B7 | B7 | L7 | B16 | B8(M) | B8(M) | B8(M) |
| 11 | Flancia della ghiandola | A105 | A105 | LF2 | F11 | F304 | F304 | F304 |
| 12 | Noccioline | 2H | 2H | 2H | 2H | 8(M) | 8(M) | 8(M) |
| 13 | Noccioline | 410 | 410 | 410 | 410 | 410 | 410 | 410 |
| 14 | Noccioline di blocco | 35 | 35 | 35 | 35 | 35 | 35 | 35 |
| 15 | Targa di identificazione | AL | AL | AL | AL | AL | AL | AL |
| 16 | Ruota a mano | A197 | A197 | A197 | A197 | A197 | A197 | A197 |
| 17 | Gassette lubrificanti | 410 | 410 | 410 | 410 | 410 | 410 | 410 |
| 18 | Imballaggio | Grafite | Grafite | Grafite | Grafite | Grafite | Grafite | Grafite |
| 23 | Guarnizioni di tenuta | 420 | 420 | 304 | 304 | 304 ((L) | 316 ((L) | 420 |
| 24 | P.S. Anello | 304 | 304 | 304 | 304 | 304 | 316 | 316 |
| 25 | P.S. seduta | 420 | 420 | 304 | 304 | 304 ((L) | 16 ((L) | F91 |
| 26 | Acciaio per noci | 410 | 410 | 410 | 410 | 410 | 410 | 410 |
| 27 | Noce di imballaggio | Acciaio fuso | Acciaio fuso | Acciaio fuso | Acciaio fuso | Acciaio inossidabile | Acciaio inossidabile | Acciaio inossidabile |
